拘束
スケッチのエンティティに拘束を追加します。拘束を追加すると、エンティティに拘束のシンボルが表示されます。このシンボルを削除すると、拘束も削除されます。
1．「拘束」グループ >（拘束ツール）
2． 拘束を追加するエンティティを選択

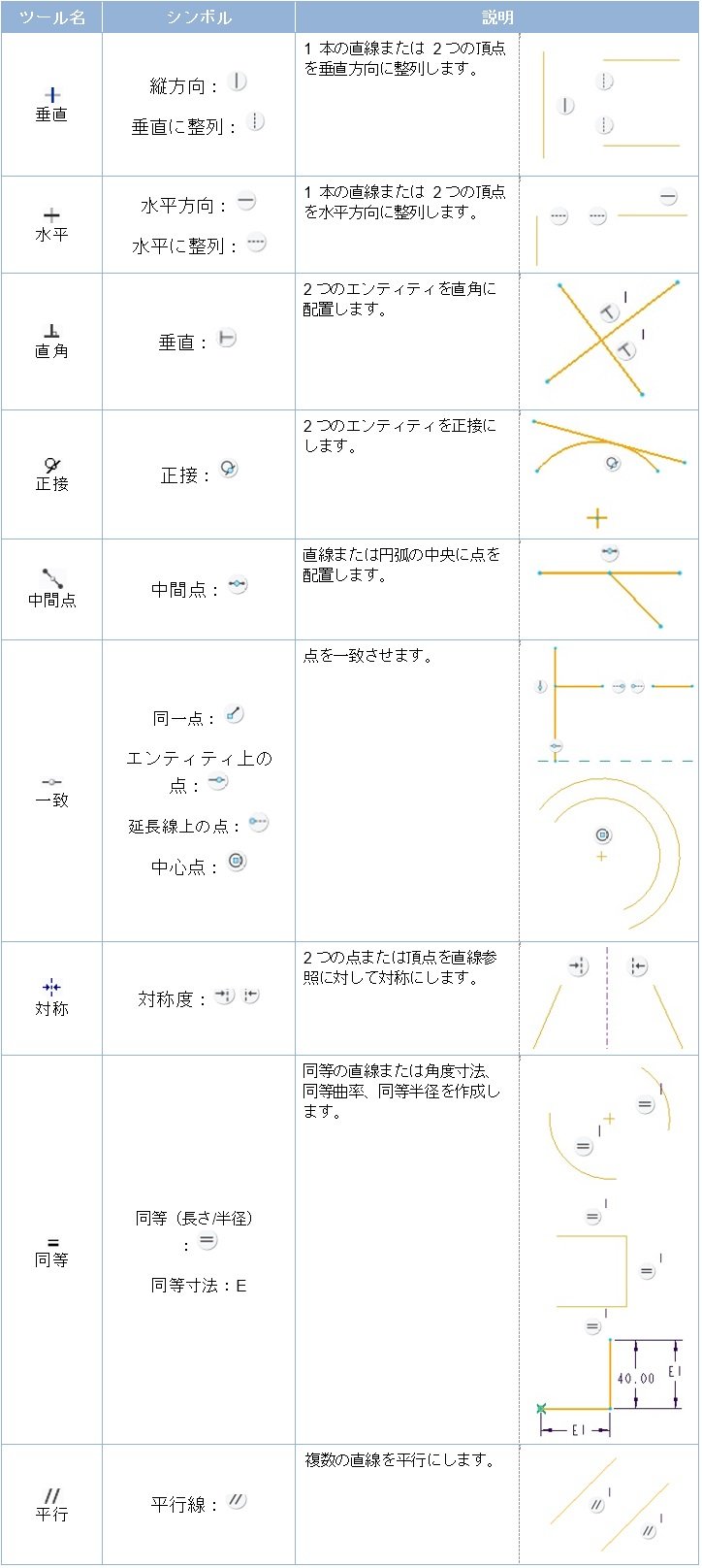

拘束ツールには、以下の種類があります。
拘束の自動追加

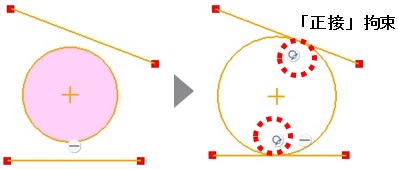

エンティティをスケッチする際、自動的に拘束が追加されます。例えば、円弧を作成し、円弧の端点から直線を引こうとすると、マウスの動かした方向によって、「正接」拘束が追加されます。
拘束の確認
拘束にカーソルを合わせたり選択したりすると、その拘束のエンティティや寸法等がハイライトします。また、カーソル横に拘束の内容がポップアップします。
拘束の削除
拘束を選択し、「Delate」キーを押下することで削除できます。
