フィーチャーの順序変更
モデルは、モデルツリーに表示されている順番で再生されます。フィーチャーを新規作成すると、モデルツリーの一番下に追加されます。フィーチャーの順序を変更することで、作成される形状が変化します。

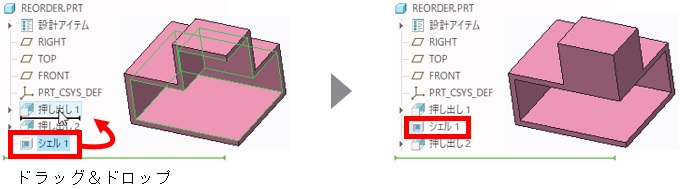

1．モデルツリーのフィーチャーを選択
2．ドラッグ&ドロップで移動
フィーチャーの挿入
モデルツリー下部の横線「(ここに挿入)」は、作成されたフィーチャーが挿入される位置を示しています。「 (ここに挿入)」を移動することで、作成したフィーチャーが移動位置に挿入されて、以降のフィーチャーは抑制されます。

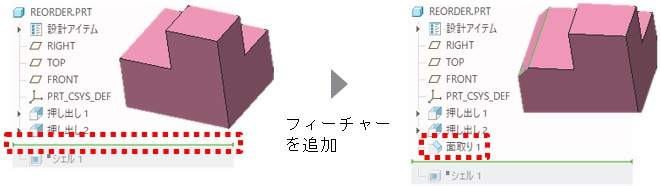

下図の例では、「シェル1」の前に「 (ここに挿入)」を移動して、「面取り1」を作成しましたが、「シェル1」は抑制されたままで、「押し出し2」の後に「面取り1」が作成されています。
1．「 (ここに挿入)」をドラッグで挿入位置まで移動

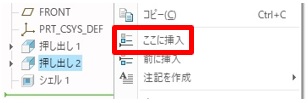

2．または、挿入位置の前のフィーチャーを選択 > 右クリック「ここに挿入」
挿入モードを終了するには、「 (ここに挿入)」をモデルツリー下部に戻します。
1．「 (ここに挿入)」をドラッグでモデルツリー下部まで移動
2．または、モデルツリーの「(ここに挿入)」を右クリック「挿入モードを終了」

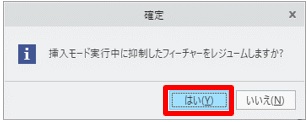

3．「はい」
