フィーチャーの削除

フィーチャーを削除します。削除するフィーチャーの子フィーチャーが存在する場合、その子フィーチャーも削除されます。

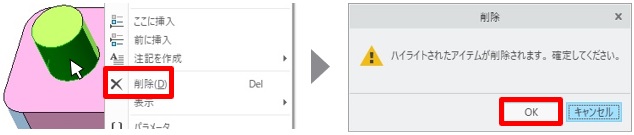

cpb_108030_10

1.ジオメトリまたはフィーチャーを選択

2.右クリック(右長押し)「削除」または「Delete」キー

3.「OK」





フィーチャーの抑制

Creoはフィーチャーをパラメトリックに形状を変更させるため、変更時にモデルツリーのフィーチャーの順番に再生(再計算)されます。フィーチャーを「抑制」すると、そのフィーチャーは再生対象から除外されます。抑制したフィーチャーは、フィーチャー名の前に「■」が付きます。

cpb_108030_11

1.ジオメトリまたはフィーチャーを選択

2.ミニツールバー「(抑制)」

cpb_108030_12

3.「OK」



抑制したフィーチャーを元に戻すには、「レジューム」を実行します。

1.モデルツリーより、抑制したフィーチャーを選択

2.ミニツールバー「(レジューム)」

cpb_108030_13





グループ化

フィーチャーをグループ化することでモデルツリーを見やすくします。また、グループ化することで、グループをパターンすることもできます。

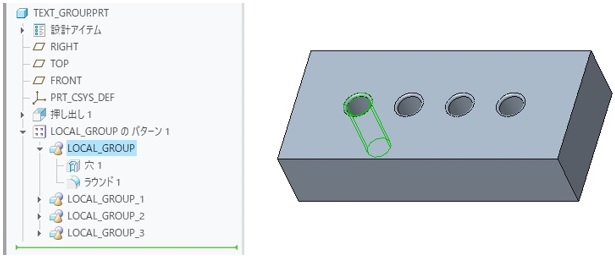

cpb_108030_14

1.「ctrl」キーを押しながら、グループ化するフィーチャーを選択

2.ミニツールバー「(グループ)」

cpb_108030_15

3.グループ化を解除するには、グループを選択して「(グループを解除)」

cpb_108030_16





「元に戻す」と「やり直し」

フィーチャーの作成や編集をやり直すことができます。

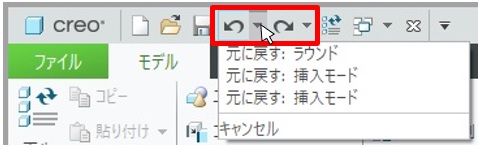

cpb_108030_17

1.フィーチャーを作成または編集

2.クイックアクセスツールバーの「元に戻す」または「やり直し」





フィーチャーの名前変更

フィーチャーを任意の名前に変更できます。

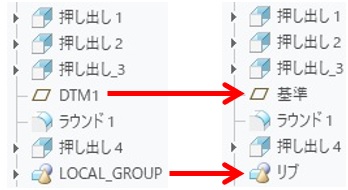

cpb_108030_18

1.モデルツリーのフィーチャーを選択

2.選択したフィーチャーを再度クリック

3.名前を入力 >「enter」キー
