フィーチャーの編集①

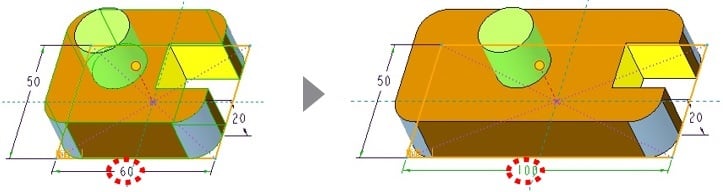

フィーチャーの寸法を編集

フィーチャーのパラメータ値を変更することで、パラメトリックに形状を変更できます。フィーチャーの編集モードを終了するには、グラフィックウィンドウの背景を2回クリックします。



1．ジオメトリ（エッジやサーフェス）またはフィーチャーを選択

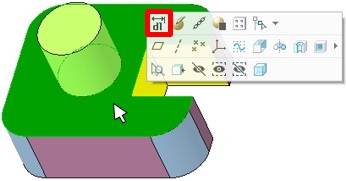

2．ミニツールバー「（寸法を編集）」　または フィーチャーをダブルクリック

3．値をダブルクリック > 変更後の値を入力 > 「Enter」キー

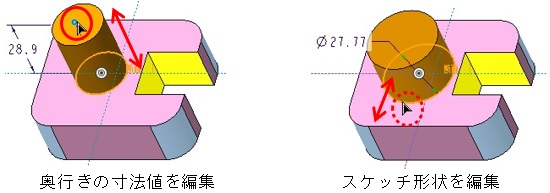

ドラッグで動的に編集

フィーチャーの断面や奥行きをマウスでドラッグしながら、動的に編集できます。

1．編集モード

2．断面や奥行をドラッグして編集

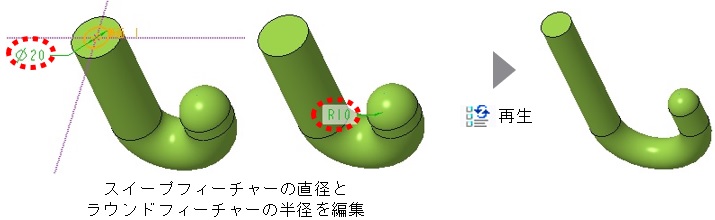

フィーチャー編集の手動再生

フィーチャーのパラメータを修正すると、自動的に再生が実行されるように「自動再生」オプションがデフォルトで「オン」に設定されています。
形状によっては、複数のパラメータを編集後に再生する必要がある場合があります。その場合、「自動再生」オプションを「オフ」に設定して、手動で「再生」を実行します。

1．編集モード

2．右長押し「自動再生」を選択して「オフ」にする

3．値を編集

4．「モデル」リボンタブ >「操作」グループ >「再生」

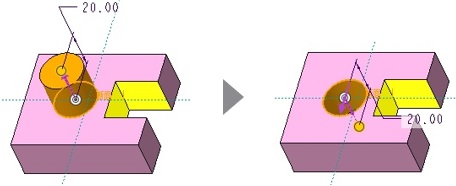

フィーチャーの定義を編集

フィーチャーのスケッチ断面やオプション等を再定義するには、「定義を編集」を実行します。下図の例では、「押し出し」フィーチャーの定義を編集して、ベース形状から形状をカットするように変更しています。

1．ジオメトリまたはフィーチャーを選択

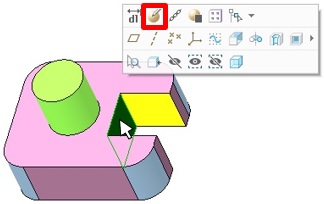

2．ミニツールバー「（定義を編集）」



スケッチ断面の定義を編集する場合

1．グラフィックウィンドウをクリック

2．ミニツールバー「（内部スケッチを編集）」
