エッジの選択

エッジの選択

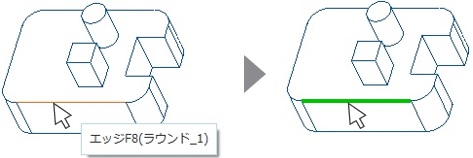

モデルのエッジを選択します。選択するエッジ上にマウスカーソルを合わせると、橙色にハイライトします（選択前ハイライト）。ハイライトしたエッジをクリックすることで選択されます。



「ctrl」キーを押しながら選択することで、複数のエッジを選択できます。選択したエッジを再度選択することで、選択セットから除外できます。

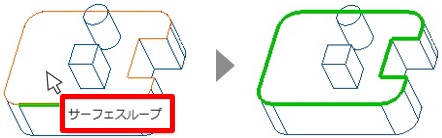

サーフェスループエッジ

選択したエッジを含む、サーフェスの輪郭を選択できます。エッジを選択し、そのエッジを含むサーフェスにカーソルを合わせると「サーフェスループ」と表示されてハイライトします。

1．エッジを選択

2．「Shift」キーを押しながらサーフェスを選択

3．「Shift」キーをはなす

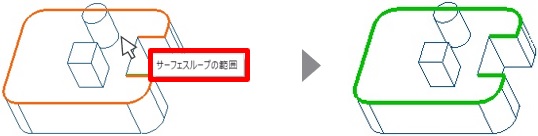

選択する範囲を指定して選択することもできます。選択する範囲の開始エッジと終点エッジを選択します。

1．エッジを選択

2．「Shift」キーを押しながらサーフェスのエッジを選択

3．「Shift」キーをはなす





「ctrl」キーを押しながら複数のエッジを選択する「個別選択」に対し、隣接するエッジを1つのエンティティ（アイテム）として選択する「チェーン選択」があります。

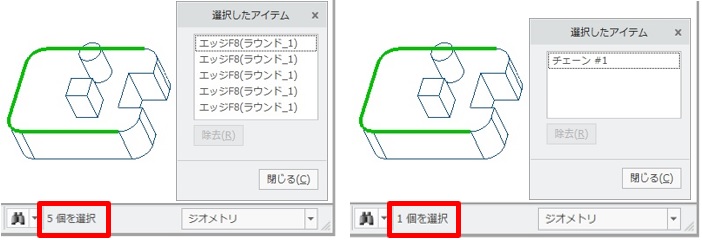

下図の例では、同じ範囲のエッジを選択していますが、「個別選択」のアイテム数が5個であることに対し、「チェーン選択」は1個です。
「選択したアイテム」は、メッセージ領域のアイテム数をダブルクリックすると、表示されます。

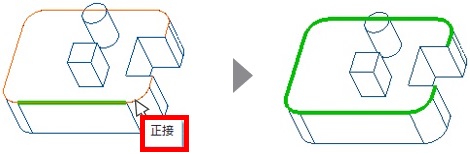

正接エッジ

選択したエッジに正接したチェーンエッジを選択できます。

1．エッジを選択

2．「Shift」キーを押しながら順次選択で「正接」をハイライト

3．エッジを選択

4．「Shift」キーをはなす
