モデル選択時の表示カラー

モデルの選択の前後でグラフィックウィンドウ上のモデルの表示カラーが変わります。

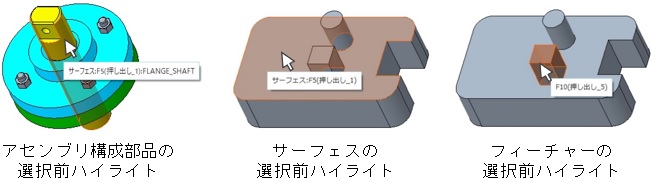

モデルにマウスカーソルを合わせると、薄橙色でハイライトされます。この状態を「選択前ハイライト」と呼びます。ハイライトした状態でクリックすることで、ハイライトしたアイテムが選択されます。

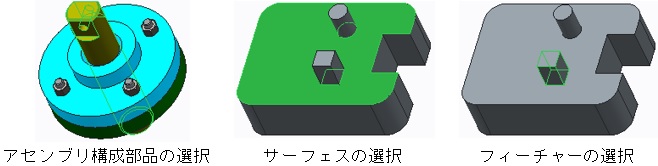

フィーチャーや構成部品の場合は緑色のワイヤフレームでハイライトされ、それ以外は選択したアイテムが緑色で表示されます。

選択フィルタ

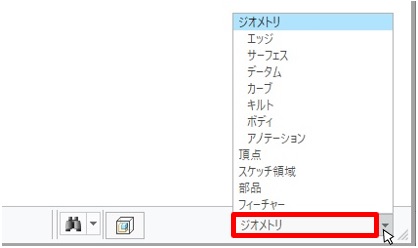

モデルはたくさんのフィーチャーやサーフェスなどのアイテムで構成されています。「選択フィルタ」を使用することで、選択可能なアイテムを絞り込み、選択しやすくなります。表示されるフィルタの種類は、モードや状況によって異なります。

デフォルトで「ジオメトリ」が選択されています。エッジ、サーフェス、データム、などのジオメトリを選択します。

エッジのみ選択します。

サーフェスのみ選択します。キルトは選択できません。

データム（平面、座標系など）フィーチャーのみ選択します。

カーブのみ選択します。

キルトのみ選択します。サーフェスは選択できません。

ボディを選択します。

アノテーション（注記など）フィーチャーのみ選択します。

アセンブリモードのみで表示されます。アセンブリ内の構成部品のみを選択します。

頂点のみ選択します。

フィーチャーのみ選択します。

スケッチカーブとジオメトリのエッジで囲まれている領域を選択できます。

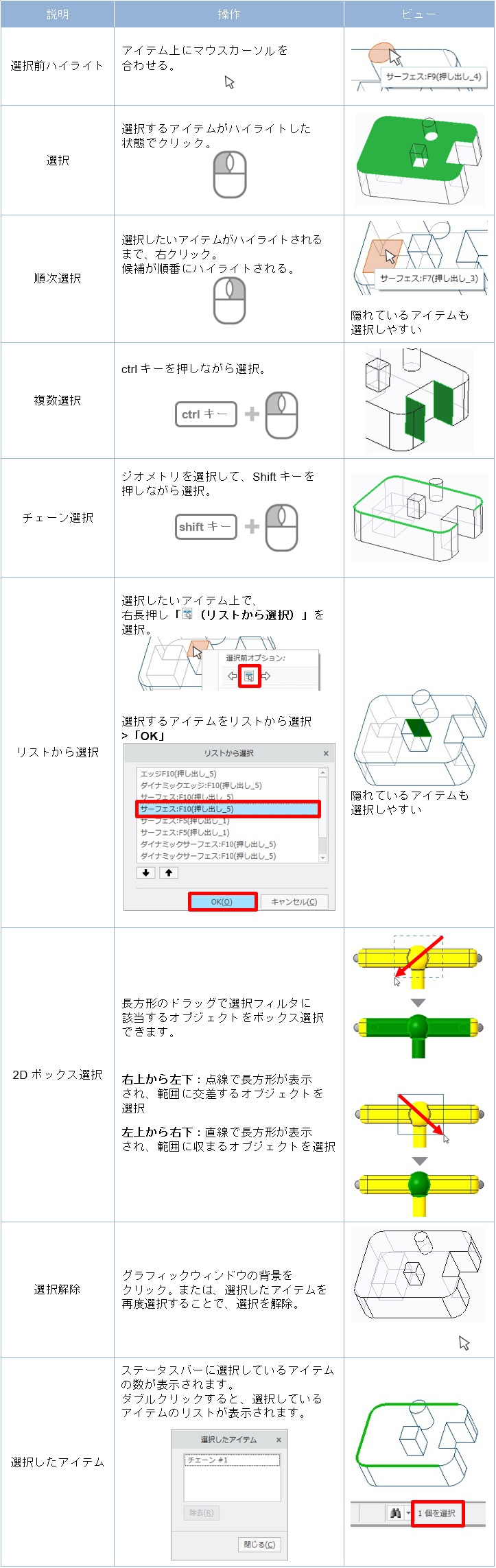

キーボードとマウスの組み合わせによって、さまざまな選択を行うことができます。
