ビュー操作

ビューの基本操作

グラフィックウィンドウ上に表示されたモデルの表示状態を「ビュー」と呼びます。キーボードとマウスを組み合わせて、ビューを操作します。







名前付きビュー

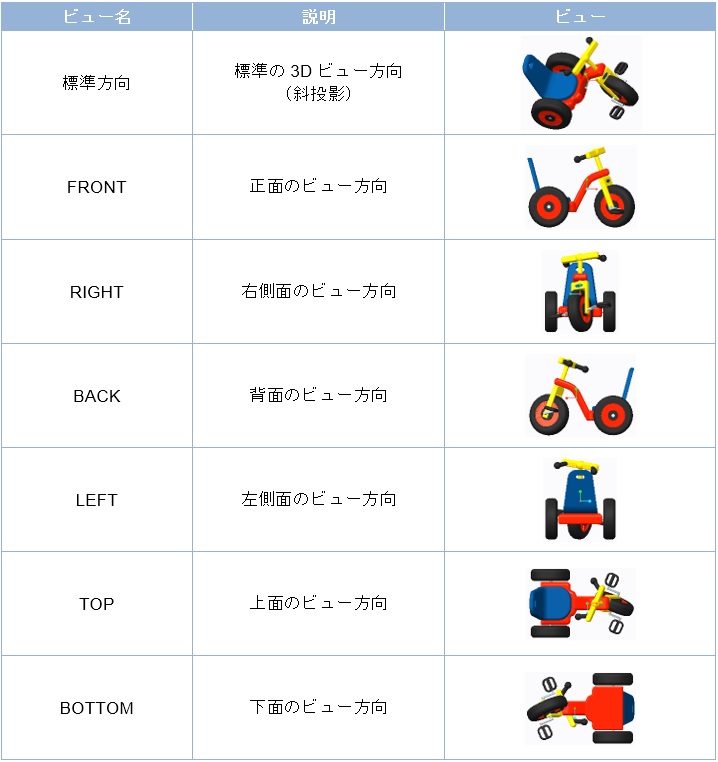

よく使用するビュー方向が「保存済み方向」に保存されています。

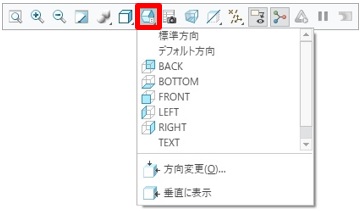

1．グラフィック内ツールバーの「（保存済み方向）」









ビュー方向の作成と管理

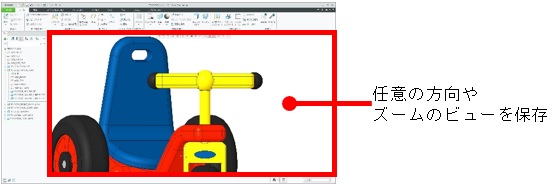

任意のビュー方向を作成できます。

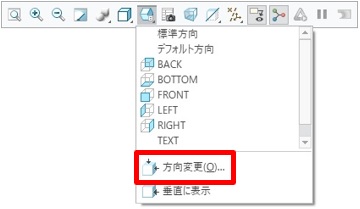

1．グラフィック内ツールバーの「（保存済み方向）」>「方向変更」

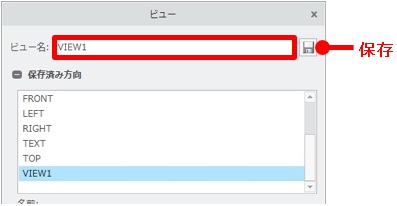

2．ビュー名を入力 >「（保存）」

3．「保存済み方向」の「+」をクリックして展開

4．ビューが作成されていることを確認

5．「OK」

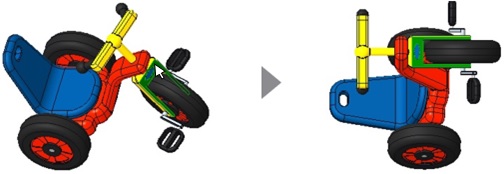

「垂直に表示」を使用して、選択した面がスクリーンに対して平行に表示できます。

1．スクリーンに平行な面（サーフェス）を選択

2．グラフィック内ツールバーの「（保存済み方向）」>「垂直に表示」





再フィット

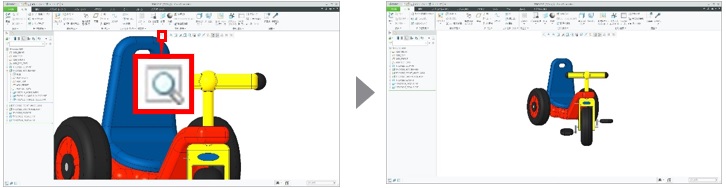

モデルがグラフィックウィンドウの外に移動してしまった場合は、「再フィット」でモデル全体をグラフィックウィンドウに表示させます。

1．グラフィック内ツールバーの「（再フィット）」
