部品ファイルの新規作成
新規に部品ファイルを作成します。

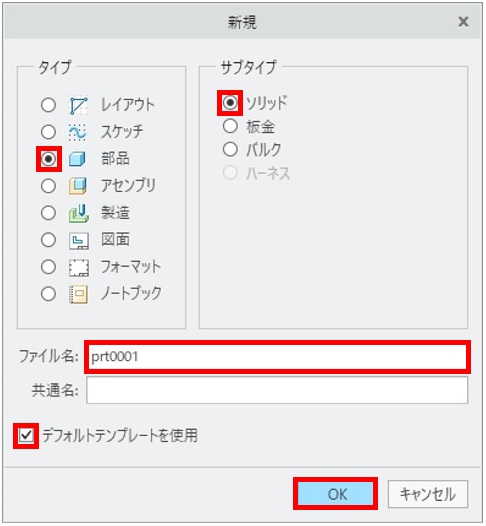

1．「ファイル」メニュー >「新規」
2．タイプ：「部品」、サブタイプ：「ソリッド」
3．名前フィールドにファイル名を入力
4．デフォルトテンプレートにチェックを入れる
5．「OK」
名前に拡張子は入力しません。
例：「prt0001.prt」を作成する場合、「prt0001」と入力します。
ファイルを保存
作成した部品ファイルをワーキングディレクトリに保存します。初めて保存するファイルのみ、保存先を変更できます。上書き保存の場合、「オブジェクトを保存」のダイアログは表示されないため、ファイル名は変更できません。

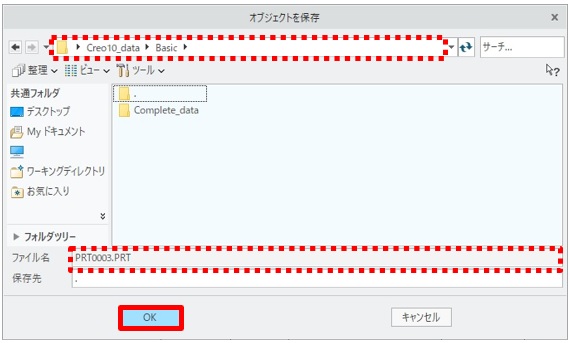

1．「ファイル」メニュー >「保存」
2．保存先のフォルダとファイル名を確認
3．「OK」
ファイルのバージョン番号

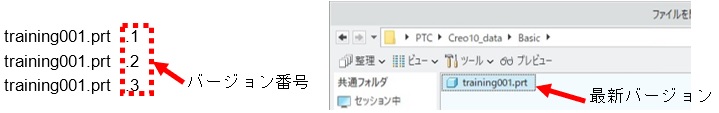

Creoでは、モデルを保存するとファイルが上書きされるのではなく、新しいバージョンのファイルが作成されます。ファイル拡張子の後ろにバージョン番号が付き、古いバージョンのファイルと区別しています。通常、Creoでは最新バージョンのファイルが表示されます。
ファイルのコピー
部品ファイル名のコピー方法には、以下の2種類があります。
- 「コピーを保存」
別の名前でファイルのコピーを保存します。バージョン番号が増えます。
- 「バックアップを保存」
異なるフォルダに同一名でファイルのコピーを保存します。アセンブリや図面をバックアップでコピーした場合、関連するファイルもコピーされます。バージョン番号はリセットされます。
コピー保存
作業中のフォルダ、または 任意のフォルダに、 別の名前 でファイルのコピーを保存します。

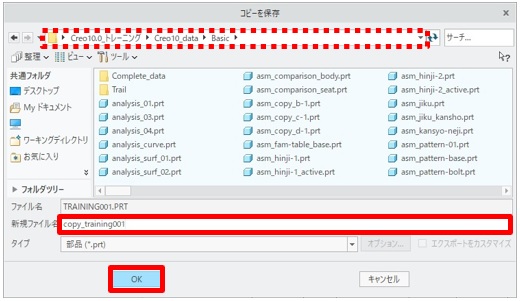

1．「ファイル」メニュー >「名前を付けて保存」>「コピーを保存」
2．保存先のフォルダを確認 > 新規名にファイル名を入力 >「OK」
バックアップ
同一名 でファイルのコピーを保存します。作業中のフォルダには、同名のファイルが存在するため、作業中以外の任意のフォルダを保存先に指定する必要があります。

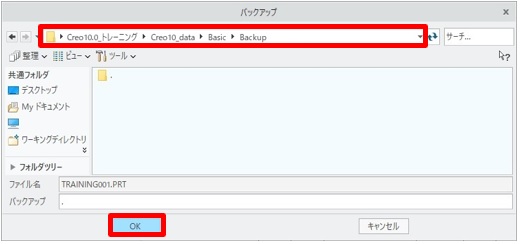

1．「ファイル」メニュー >「名前を付けて保存」>「バックアップを保存」
2．保存先のフォルダを確認 >「OK」
ファイルの名前を変更
部品ファイルの名前を変更します。
1．名前を変更する部品ファイルを開く
2．「ファイル」メニュー >「ファイルを管理」>「名前変更」
3．新規名フィールドに変更後の名前を入力 >「OK」
アセンブリ および 図面 は部品のファイル名を参照しています。そのため、変更する部品を参照している アセンブリ および 図面 ファイルが存在する場合、部品名の変更をアセンブリ および 図面 にも保存する必要があります。
1．関連アセンブリ または 図面 を開く
2．部品ファイルを開き、「名前変更」
3．アセンブリ または 図面 を開き、「保存」
